IC695CPE310-ABAB GE 中央处理器(CPU)模块

描述

GE Fanuc IC695CPE310-ABAB是一款高性能的中央处理器(CPU)模块，属于GE Fanuc PACSystems RX3i系列可编程自动化控制器(PAC)。作为RX3i系统的核心，IC695CPE310-ABAB负责执行实时控制、逻辑运算、数据处理和通信管理，是自动化和过程控制应用中的“大脑”。它集成了强大的处理能力、大容量内存和丰富的通信接口，能够高效地管理复杂的机器、生产线和物料处理系统。

IC695CPE310-ABAB模块配备了一颗1.1 GHz的Atom处理器，提供极快的布尔逻辑执行速度，确保对I/O和智能选件模块的快速响应。它支持多种编程语言，包括梯形图(Ladder Diagram)、结构化文本(Structured Text)、功能块图(Function Block Diagram)和C语言，为工程师提供了极大的编程灵活性。此外，该模块具有内置的以太网端口、RS-232和RS-485串行端口，支持多种工业通信协议，实现与SCADA系统、HMI设备及其他自动化组件的无缝集成。其模块化设计和热插拔功能进一步简化了系统配置、维护和故障排除。

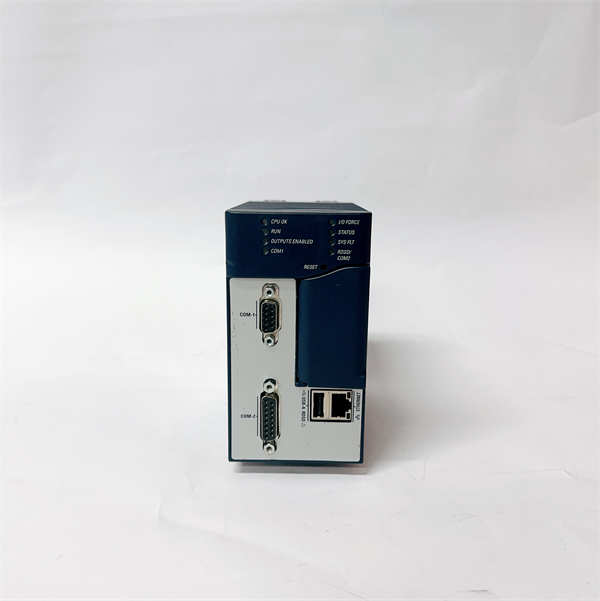

IC695CPE310-ABAB GE

技术规格

产品型号:IC695CPE310-ABAB

制造商:GE Fanuc(现为Emerson Automation)

产品类型:中央处理器(CPU)模块

系列:PACSystems RX3i

处理器:1.1 GHz Atom处理器

用户内存:10 MB(SRAM和Flash组合)

程序存储:10 MB非易失性闪存

布尔执行速度:0.072 ms/k(典型值，每1000个布尔指令)

离散I/O容量:32 K bits(%I和%Q)

模拟I/O容量:32 K words(%AI和%AQ)

本地机架支持:最多8个本地机架

通信端口:1x以太网(RJ-45,10/100 Mbaud,2个编程器连接),1x RS-232,1x RS-485,1x USB Master(Type A 2.0)

支持协议:SRTP(以太网),SNP,Serial I/O,Modbus Slave,Modbus Master

编程语言:梯形图、结构化文本、功能块图、C语言

实时时钟:内置，带电池备份

内存保留:非易失性存储(NVS)支持无电池数据保留

供电要求:3.3 VDC 1.0 A,5 VDC 1.0 A(USB满载时最高1.5 A),24 VDC 0.5 A(仅连接能量包时)

工作温度:0°C至60°C(32°F至140°F)

尺寸:标准RX3i CPU模块尺寸(插槽安装)

热插拔:支持

诊断功能:高级诊断，LED指示灯

主要特点和优势

GE Fanuc IC695CPE310-ABAB CPU模块凭借其强大的处理能力和丰富的功能，在工业自动化领域提供了显著的优势。其核心特点在于搭载1.1 GHz的Atom处理器，提供了比同类CPU310型号快三倍的性能，能够实现极快的布尔逻辑执行速度和高效的实时控制，这对于需要高响应速度的自动化应用至关重要。

该模块提供了多种通信接口，包括内置的以太网端口（支持SRTP协议和两个编程器连接）、RS-232和RS-485串行端口（支持SNP、Serial I/O、Modbus Master/Slave协议），以及一个USB Master端口，极大地增强了与其他设备、HMI和SCADA系统的互联互通能力。IC695CPE310-ABAB拥有10 MB的用户内存和非易失性闪存，支持电池备份的实时时钟，确保程序和数据在断电时也能安全保留，提升了系统的可靠性。

此外，该CPU模块支持多种IEC标准编程语言以及C语言，为工程师提供了高度的编程灵活性，可以应对最复杂的控制任务。其高级诊断功能和LED指示灯简化了故障排除，用户可以快速了解系统状态。IC695CPE310-ABAB还支持热插拔功能，允许在系统运行时更换模块，减少了停机时间，并提升了系统的可用性。

应用领域

GE Fanuc IC695CPE310-ABAB CPU模块广泛应用于各种工业自动化领域，尤其适用于对性能、可靠性和通信功能有高要求的场景。其主要应用领域包括：

离散制造：在汽车制造、电子装配、包装机械等行业，用于控制生产线、机器人、传送带和物料处理系统，实现高精度和高效率的自动化生产。

过程控制：在化工、石油天然气、制药、食品饮料等行业，用于控制复杂的工业过程，如温度、压力、流量的调节，以及阀门、泵和传感器的管理。

汽车工业：在汽车生产线上，用于控制焊接机器人、涂装设备和装配线，实现高度自动化的生产流程。

工业蒸汽应用：在发电厂、供热系统等领域，用于锅炉控制、涡轮机辅助系统和能源管理，确保高效安全的蒸汽生产和利用。

水/废水处理：在水处理厂和污水处理厂中，用于泵站控制、过滤系统和化学投加系统，实现自动化运行和远程监控。

建筑自动化：在大型商业建筑中，用于楼宇管理系统，控制HVAC、照明、安防系统等。

相关产品

与GE Fanuc IC695CPE310-ABAB CPU模块相关联的产品主要包括GE Fanuc PACSystems RX3i系列的其他模块、机架以及配套的编程软件和附件。

PACSystems RX3i机架：IC695CPE310-ABAB必须安装在兼容的RX3i通用背板机架中，例如IC695CHSxxx系列机架。

PACSystems RX3i I/O模块：包括数字量输入/输出模块（如IC695MDLxxx系列）、模拟量输入/输出模块（如IC695ALGxxx系列）等，与CPU协同工作，连接现场设备。

PACSystems RX3i通信模块：用于扩展CPU的通信能力，例如PROFINET控制器/扫描器模块（如IC695PNC001、IC695PNS001）、以太网通信模块（如IC695ECM850）。

PACSystems RX3i电源模块：为机架和所有模块提供稳定电源。

Proficy Machine Edition(PME)软件：GE Fanuc/Emerson Automation官方编程软件，用于对IC695CPE310-ABAB进行组态、编程、调试、诊断和数据监控。

IC695ACC400能量包(Energy Pack)：可选附件，在系统断电时为CPU提供足够电力，以便将用户内存内容写入非易失性存储器，实现无电池数据保留。

USB存储设备：可插入CPU的USB Master端口，用于应用程序上传/下载和数据传输。

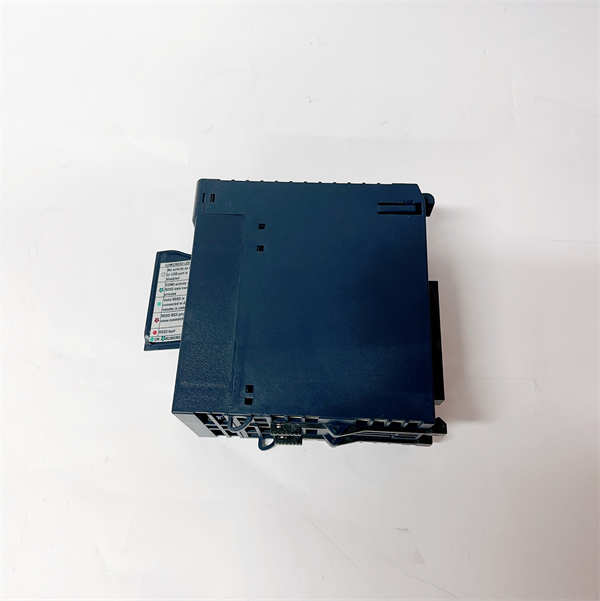

IC695CPE310-ABAB GE

安装与维护

安装前准备：

在安装GE Fanuc IC695CPE310-ABAB模块之前，务必确保RX3i机架已完全断电，并已采取所有必要的安全措施，以防止电击或设备损坏。请仔细阅读IC695CPE310-ABAB模块随附的安装手册和PACSystems RX3i硬件和安装手册(GFK-2314)，了解详细的安装步骤、插槽要求和环境规范。确认安装位置符合模块的物理尺寸和散热需求。IC695CPE310-ABAB可以安装在主RX3i控制器机架的任意一对插槽中，但通常不建议安装在最后两个插槽。

维护建议：

为了确保GE Fanuc IC695CPE310-ABAB模块的长期稳定运行，建议定期进行以下维护：

目视检查：定期检查模块外观，确保没有灰尘堆积、过热迹象或物理损坏。保持模块及其所在机架内部清洁干燥，避免潮湿和腐蚀性物质侵入。

固件更新：根据Emerson Automation的建议，定期检查并更新CPU固件至最新版本，以获取性能改进、新功能支持和错误修复。

电池检查与更换：虽然IC695CPE310-ABAB具备非易失性存储器用于数据保留，但其内置的实时时钟电池仍需定期（通常建议每5年）检查并更换，以确保时钟的准确性。

诊断与故障排除：利用Proficy Machine Edition软件的诊断工具，监控CPU的状态、通信状态和故障日志。CPU上的LED指示灯（绿色、红色、熄灭或闪烁）也能快速提供系统状态信息，便于初步故障判断。

备份与恢复：定期备份CPU中的应用程序和配置数据到USB存储设备或PME软件中，以便在模块更换或系统恢复时快速部署。

产品保障

GE Fanuc(现为Emerson Automation)对其IC695CPE310-ABAB产品提供标准的产品保障。
