PP845 3BSE042235R1 ABB 触摸屏过程面板

描述

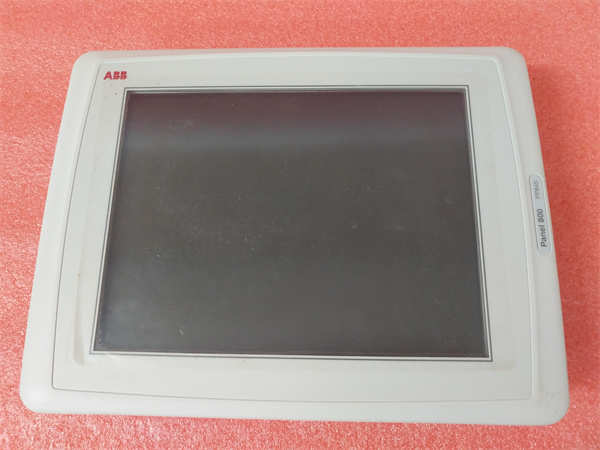

ABB PP845 3BSE042235R1触摸屏过程面板是ABB Panel 800系列中的一款高性能人机界面（HMI）设备。作为工业自动化系统中的关键组件，ABB PP845提供了一个直观、可靠的操作员界面，用于监控、控制和可视化工业过程。这款ABB PP845 3BSE042235R1过程面板集成了先进的触摸屏技术和强大的处理能力，能够流畅地运行复杂的图形化应用，为操作人员提供清晰的过程概览和便捷的操作体验。

ABB PP845属于ABB的Panel 800系列，该系列以其坚固耐用的设计、广泛的通信能力和易于使用的特点而闻名。ABB PP845 3BSE042235R1过程面板在自动化系统中扮演着至关重要的角色，它连接了操作人员与底层的控制系统（如PLC或DCS），使得操作人员能够实时监控生产数据、调整工艺参数、诊断设备故障并进行必要的干预。凭借其强大的功能和可靠的性能，ABB PP845触摸屏过程面板是提升工业自动化系统效率和操作便捷性的理想选择。

PP845 3BSE042235R1 ABB

技术规格

产品型号：PP845 3BSE042235R1

制造商：ABB

产品类型：触摸屏过程面板(HMI)

屏幕尺寸：10.4英寸(对角线)

分辨率：800 x 600像素(SVGA)

触摸技术：电阻式触摸

处理器：Intel Atom E3826

内存：2 GB DDR3 RAM

存储：8 GB SSD

以太网接口：2 x 10/100/1000 Mbps

串口：2 x RS-232/422/485

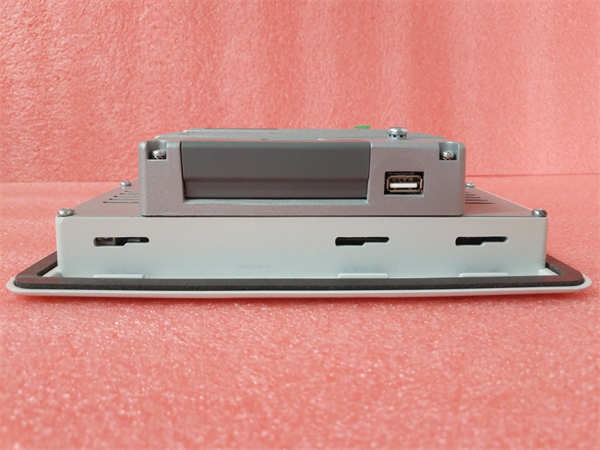

USB接口：2 x USB 2.0

防护等级：IP65(正面)

工作温度：0°C至+50°C

电源电压：24 VDC(标称)

安装方式：面板安装

主要特点和优势

强大的处理性能：ABB PP845 3BSE042235R1触摸屏过程面板搭载Intel Atom E3826处理器和2 GB DDR3 RAM，обеспечиваяплавнуюработуграфическихприложенийивысокуюскоростьоткликаинтерфейса.这使得操作人员能够实时查看复杂的工艺流程图和趋势数据，并进行快速的操作。

高可靠性和坚固性：作为ABB Panel 800系列的一员，ABB PP845过程面板设计坚固耐用，正面防护等级达到IP65，能够有效抵抗粉尘和水的侵入，适应恶劣的工业环境，保证长时间的稳定运行。

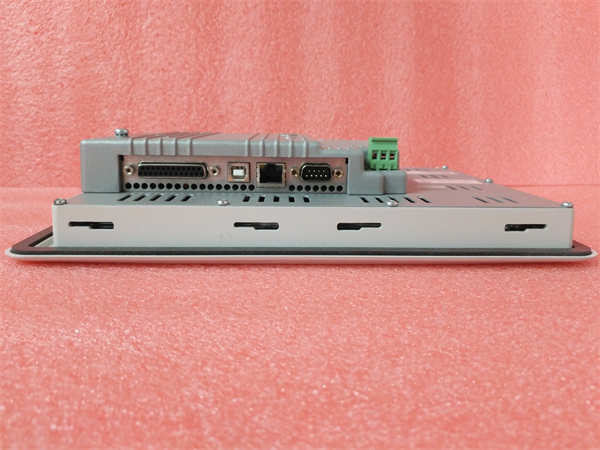

丰富的通信接口：ABB PP845 3BSE042235R1配备了双千兆以太网接口、双RS-232/422/485串口以及双USB 2.0接口，能够方便地连接到各种工业控制设备和网络，实现数据的交换和通信。

直观易用的操作界面：10.4英寸的SVGA触摸屏结合电阻式触摸技术，即使在操作人员佩戴手套的情况下也能进行精确的操作。用户可以通过直观的图形化界面轻松监控和控制工业过程。

充足的存储空间：ABB PP845配备了8 GB SSD固态硬盘，为应用程序、操作系统和数据存储提供了充足的空间，提高了系统的可靠性和运行速度。

灵活的软件平台支持：ABB PP845 3BSE042235R1支持多种ABB的HMI软件平台，例如Automation Builder和Control Builder，方便用户进行应用程序的开发和部署，实现与ABB控制系统的无缝集成。

PP845 3BSE042235R1 ABB

应用领域

ABB PP845 3BSE042235R1触摸屏过程面板广泛应用于各种工业自动化领域，为操作人员提供本地化的监控和控制界面：

石油和天然气：用于监控和控制油气开采、输送和炼化过程中的关键参数，例如压力、温度、流量等。

化工行业：用于操作和监控各种化工生产过程，例如反应釜、蒸馏塔和混合器等设备的状态和参数。

电力行业：用于电厂的本地操作站，监控发电设备的运行状态，进行参数调整和故障诊断。

水处理行业：用于监控和控制水厂和污水处理厂的设备，例如泵、阀门和过滤器等。

食品和饮料行业：用于生产线的本地操作界面，监控生产过程中的温度、压力、流量等关键参数，并进行设备控制。

制药行业：用于洁净室和生产区域的本地监控和操作，符合制药行业的严格要求。

制造业：用于各种自动化生产线的本地操作终端，监控设备状态、调整生产参数和进行故障排除。

相关产品

与ABB PP845 3BSE042235R1触摸屏过程面板相关的产品包括：

ABB PP841：Panel 800系列中屏幕尺寸较小的型号，适用于对显示面积要求不高的应用。

ABB PP846：Panel 800系列中屏幕尺寸更大的型号，提供更广阔的可视化区域。

ABB CP600：ABB的另一系列人机界面产品，提供不同性能和尺寸的选择。

ABB Automation Builder：用于配置和编程ABB控制系统和HMI设备的集成工程工具。

ABB Control Builder：用于编程ABB PLC控制器的工程软件。

ABB AC500 PLC：ABB的紧凑型PLC系列，常与Panel 800系列HMI配合使用。

ABB AC800M控制器：ABB的高端PLC/DCS控制器，可与Panel 800系列HMI集成。

ABB Panel 800附件：例如安装支架、电缆和防护罩等。

安装与维护

安装前准备：在安装ABB PP845 3BSE042235R1触摸屏过程面板之前，请务必仔细阅读ABB提供的安装手册。确保安装环境符合面板的工作温度和防护等级要求。准备好面板安装所需的开孔尺寸和安装工具。检查包装内是否包含所有必要的安装附件和电缆。确认电源电压与面板的要求相符。在进行任何电气连接之前，请务必断开电源。按照安装手册的指导，在控制柜或操作台的预留位置开孔，并将ABB PP845面板嵌入开孔中，使用提供的安装夹具固定面板。连接电源线和通信电缆时，请确保接线正确可靠。

维护建议：为了确保ABB PP845 3BSE042235R1触摸屏过程面板的长期稳定运行，建议定期进行维护。定期清洁面板屏幕，避免灰尘和污垢影响显示效果和触摸操作。检查面板的连接线是否松动或损坏。定期检查控制柜内的通风情况，确保面板工作在允许的温度范围内。避免面板受到剧烈的冲击和震动。如果发现ABB PP845面板工作异常，应及时记录故障现象并联系专业技术人员进行检修，切勿自行拆卸或维修。建议按照ABB的维护手册制定定期的维护计划，以延长ABB PP845触摸屏过程面板的使用寿命。

PP845 3BSE042235R1 ABB

产品保障

ABB对其PP845 3BSE042235R1触摸屏过程面板提供全面的质量保证。所有ABB PP845面板在出厂前都经过严格的测试和质量控制，以确保其性能和可靠性符合工业标准。
