LDGRB-01 3BSE013177R1 ABB 接口模块

描述

ABB LDGRB-01 3BSE013177R1模块是ABB公司S800 I/O系列中的一款专用接口模块，ABB LDGRB-01 3BSE013177R1主要用作Gray码绝对值编码器接口。ABB LDGRB-01 3BSE013177R1的主要功能是实现与绝对值编码器的快速、精确通信，用于测量旋转设备（如电机转子）的绝对位置。该模块通过24V电气接口与编码器终端进行通信，支持并行或串行数据传输。ABB LDGRB-01 3BSE013177R1还能为速度监控仪表和脉冲编码器提供模拟和脉冲信号输出。在ABB的自动化控制系统中，LDGRB-01通常与AMC-3（应用和电机控制板）等控制器平台配合使用，通过光纤DDCS接口进行高速数据交换，为实现精确的运动控制和位置反馈提供了关键的接口功能。

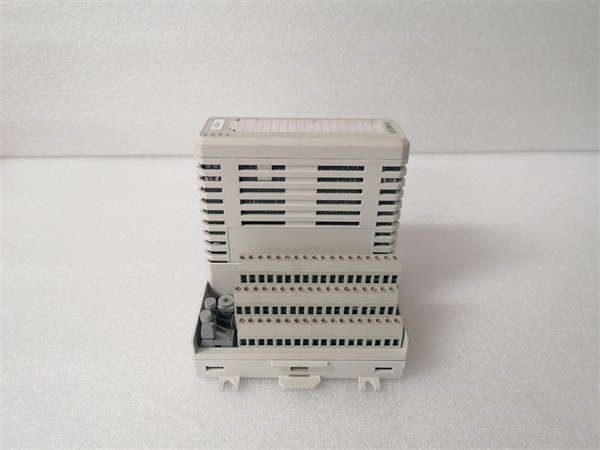

LDGRB-01 3BSE013177R1 ABB

技术规格

产品型号:LDGRB-01 3BSE013177R1

制造商:ABB

产品类型:Gray码绝对值编码器接口模块

编码器接口:24V电气接口，支持并行或串行

位置反馈类型:Gray码绝对值编码器

通信接口(与控制器):光纤DDCS接口(Tx,Rx)

模拟量输出:可为速度监控仪表提供

脉冲输出:可为脉冲编码器接口(NTAC)提供

供电电压:通常为24 V DC

安装方式:根据所属S800 I/O系统而定

尺寸(W x H x D):27.8 x 19.5 x 6 cm

重量:0.21 kg

主要特点和优势

ABB LDGRB-01 3BSE013177R1 Gray码绝对值编码器接口模块具有以下显著的特点和优势：

精确的绝对位置测量：LDGRB-01专用于连接Gray码绝对值编码器，能够快速且准确地获取旋转设备的绝对位置信息，避免了增量式编码器可能出现的计数丢失问题。

灵活的编码器接口：该模块的24V电气接口支持并行或串行数据传输，使其能够兼容多种类型的绝对值编码器。

高速光纤通信：ABB LDGRB-01 3BSE013177R1通过光纤DDCS接口与ABB的控制器平台进行通信，实现了高速、可靠的数据传输，保证了位置信息的实时性。

额外的信号输出：LDGRB-01不仅提供位置数据，还能为速度监控仪表提供模拟信号，并为脉冲编码器接口提供脉冲输出，增强了其功能性。

集成于S800 I/O平台：作为ABB S800 I/O系列的一员，ABB LDGRB-01 3BSE013177R1能够方便地集成到ABB的控制系统中，并与其他S800 I/O模块协同工作。

坚固可靠的工业设计：ABB的产品一贯以其高质量和可靠性著称，LDGRB-01同样具有坚固的工业级设计，能够在各种工业环境下稳定运行。

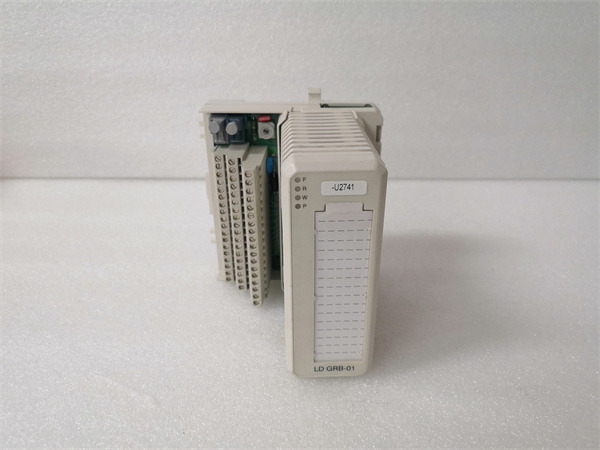

LDGRB-01 3BSE013177R1 ABB

应用领域

ABB LDGRB-01 3BSE013177R1 Gray码绝对值编码器接口模块主要应用于需要精确测量旋转设备绝对位置的工业自动化领域：

电机控制系统：与电机驱动器和控制器配合使用，实现对电机转子位置的精确控制，例如在伺服控制系统中。

提升设备：在矿山提升机、港口起重机等设备中，用于精确测量卷筒或吊钩的绝对位置，确保运行安全。

机器人技术：用于测量机器人关节的绝对角度，实现精确的运动控制和定位。

物料输送系统：在自动化生产线和物流系统中，用于精确跟踪输送带或机械臂的位置。

其他需要高精度绝对位置反馈的应用：例如在某些类型的机床和包装机械中。

相关产品

与ABB LDGRB-01 3BSE013177R1 Gray码绝对值编码器接口模块相关的产品包括：

ABB S800 I/O系列模块：包括各种模拟量输入/输出模块、数字量输入/输出模块、通信模块等，可与LDGRB-01共同构建完整的I/O系统。

ABB AC800M控制器系列：高性能的PLC控制器，可与LDGRB-01通过DDCS接口进行通信，实现高级控制功能。

ABB AMC-3(Application&Motor control board)：一种应用和电机控制板，常与LDGRB-01配合使用，接收编码器的位置反馈信号。

ABB SCYC 55830(Tachoterminal board)：一种测速终端板，在某些应用中与LDGRB-01相连。

绝对值编码器：与LDGRB-01直接连接，提供旋转设备的绝对位置信息。

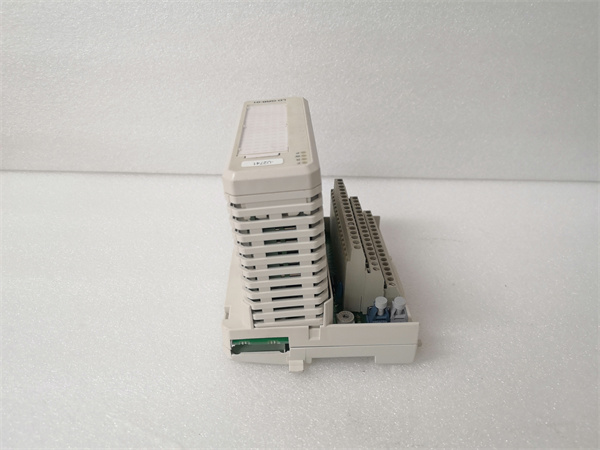

LDGRB-01 3BSE013177R1 ABB

安装与维护

安装前准备：在安装ABB LDGRB-01 3BSE013177R1模块之前，请务必参考相关的产品手册和S800 I/O系统文档。确保安装环境符合模块的工作温度和湿度要求。检查模块的型号和规格是否与系统要求一致。准备好用于连接编码器和控制器的电缆，并确保接线图清晰。在进行任何电气连接之前，请务必断开系统电源，确保安全。模块通常需要安装在S800 I/O底板上，请确保底板已正确安装并供电。

维护建议：为了确保ABB LDGRB-01 3BSE013177R1模块的长期稳定运行，建议定期进行维护。定期检查模块与编码器以及与控制器之间的电缆连接是否牢固，有无松动或损坏。保持模块表面的清洁，避免灰尘积聚影响散热。定期检查光纤DDCS接口是否清洁，避免影响通信质量。建议按照S800 I/O系统的维护手册进行定期的系统检查。如果发现LDGRB-01出现异常，应及时联系专业的ABB技术支持人员进行检修。

产品保障

ABB公司对ABB LDGRB-01 3BSE013177R1 Gray码绝对值编码器接口模块提供标准的质量保证。产品在出厂前经过严格的质量检测，确保其符合相关的技术规格和性能指标。
