Name: SST-PFB-CLX SST Profibus-DP 主站/扫描器模块
Availability: InStock

描述

SST-PFB-CLX SST是由Molex(通过其Brad Communications或SST Automation品牌)生产的一款高性能Profibus-DP主站/扫描器模块，专门设计用于Allen-Bradley ControlLogix可编程逻辑控制器(PLC)系统。这款SST-PFB-CLX SST模块允许ControlLogix PLC作为Profibus-DP主站运行，能够扫描和控制多达125个Profibus-DP从站设备。它为ControlLogix系统提供了一个强大且灵活的接口，使其能够与广泛的Profibus-DP兼容的现场设备（如传感器、执行器、驱动器和远程I/O站）进行无缝通信。SST-PFB-CLX SST模块支持所有标准的Profibus-DP波特率，最高可达12 Mbps，并提供高达1984字节的输入数据和1968字节的输出数据用户自定义数据空间，使其能够处理大型Profibus网络和复杂的数据交换需求。通过使用SST Profibus配置工具，用户可以方便地配置和管理Profibus网络中的从站设备，实现高效的自动化控制。

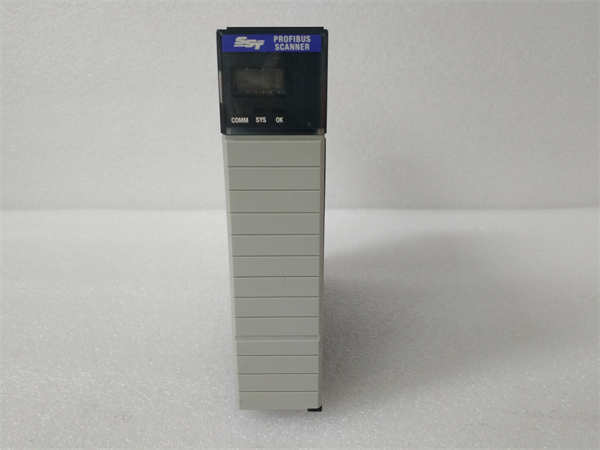

SST-PFB-CLX SST

技术规格

产品型号:SST-PFB-CLX

制造商:Molex(Brad Communications/SST Automation)

产品类型:Profibus-DP主站/扫描器模块

兼容PLC:Allen-Bradley ControlLogix

Profibus协议:Profibus-DP V0/V1 Master(Class 1&2)

支持从站数量:最高125个

最大输入数据:1984字节

最大输出数据:1968字节

支持波特率:所有标准Profibus波特率(最高12 Mbps)

接口:DB9母头(Profibus)

背板电流消耗:850 mA 5V或1.75 mA 24V

工作温度:0°C至+60°C

存储温度:-40°C至+85°C

指示灯:3个LED指示灯(COMM,SYS,OK)

配置软件:SST Profibus Configuration Tool

远程配置:支持通过RSLinx远程配置和诊断

认证:符合相关工业标准

主要特点和优势

SST-PFB-CLX SST模块为ControlLogix系统集成Profibus-DP网络提供了诸多显著的特点和优势：

强大的主站功能：SST-PFB-CLX SST使ControlLogix PLC能够作为功能强大的Profibus-DP主站运行，全面掌控Profibus网络中的从站设备。

广泛的设备兼容性：该模块能够与市场上各种符合Profibus-DP标准的从站设备进行通信，为用户提供了灵活的设备选型空间。

高速数据传输：支持高达12 Mbps的Profibus波特率，SST-PFB-CLX SST能够实现快速、高效的数据交换，满足实时控制的需求。

大容量数据处理：高达1984字节的输入和1968字节的输出数据空间，使其能够处理复杂Profibus网络中的大量数据。

简化的配置和管理：通过易于使用的SST Profibus配置工具，用户可以方便地进行Profibus网络的设计、配置和诊断。

远程访问能力：支持通过Rockwell Automation的RSLinx软件进行远程配置和诊断，方便了系统的维护和故障排除。

灵活的安装方式：Profibus模块可以安装在ControlLogix本地机架或通过CIP网络连接的远程机架中，提供了灵活的系统架构选择。

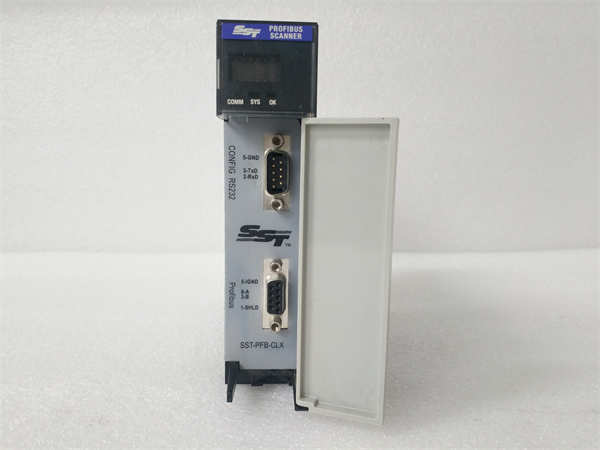

SST-PFB-CLX SST

应用领域

SST-PFB-CLX SST模块广泛应用于需要将Allen-Bradley ControlLogix PLC系统与Profibus-DP网络集成的工业自动化领域，包括：

工厂自动化：连接ControlLogix PLC与Profibus-DP现场总线上的各种传感器、执行器、阀门等设备，实现生产线的自动化控制。

过程自动化：在化工、制药等行业，将ControlLogix系统与Profibus-DP仪表、分析仪、驱动器等集成，实现过程参数的监控和控制。

汽车制造：连接ControlLogix PLC与Profibus网络上的机器人、焊接设备、输送系统等，构建高度自动化的生产线。

物料搬运：在仓储、物流等领域，将ControlLogix控制器与Profibus-DP接口的条码扫描器、RFID读写器、输送机控制系统等连接。

安装与维护

安装前准备：在安装SST-PFB-CLX SST模块之前，请务必参考相关的ControlLogix系统手册和SST-PFB-CLX用户手册。确保ControlLogix机架有可用的插槽，并断开系统电源。仔细检查模块是否完好无损，并采取必要的防静电措施。按照手册说明将模块正确插入ControlLogix机架的背板连接器中。

维护建议：对SST-PFB-CLX SST模块的维护主要是确保其连接稳定和工作环境良好。定期检查Profibus网络连接是否牢固，电缆是否有损坏。保持模块表面清洁，避免灰尘积聚。如果模块出现故障，建议查阅用户手册进行故障排除，或联系Molex或其授权服务中心进行维修或更换。

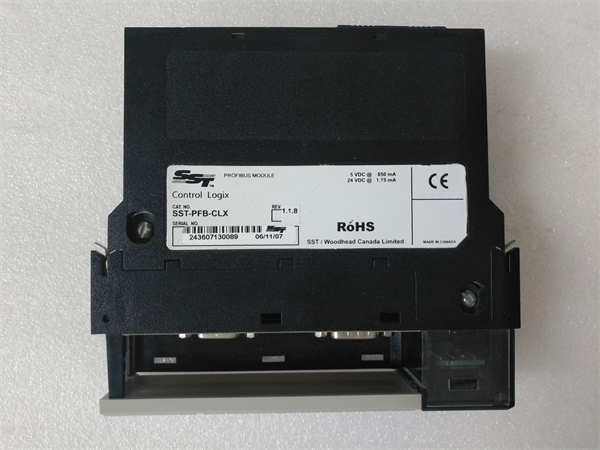

SST-PFB-CLX SST

产品保障

Molex(SST Automation)为其SST-PFB-CLX SST模块提供产品质量保障。
